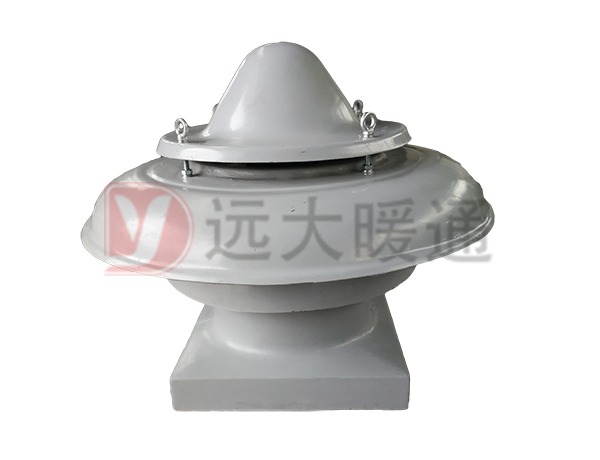

DWT-I低噪聲屋頂風機

一、概述

1.1. DWT-I型軸流式屋頂風機，其葉片與ZD型軸流風機相仿，采用寬葉片大弦空間扭曲、傾斜式葉形，可在低速運行時達到所需風量、風壓，從而降低風機噪聲。

1.2. 風機按葉輪直徑分300- 2400mm十七個機號，系列風量為1500- 220000m³/h全壓為60-320Pa，機號大于等于12的風機葉片可制成葉角可調,滿足不同工況需要，實現節能降噪。

1.3. 風機根據不同環境需要，可制成防爆型，適用于非腐蝕的含有易燃、易爆氣體的場所，防腐型可適用于含有腐蝕性氣體的環境中。

1.4. 為滿足不同工況點的性能調節需要，可配用雙速電機，實現兩檔調速，也可配用變頻電機和變頻控制器，實現無級調速,建議調節頻率鎖定在25Hz~ 50Hz。

1.5. 風機根據用戶需要可配手動或電動調節閥門、自垂百葉等。

二、工作條件

工作溫度：-20~+40℃；

濕度：小于90%;

介質條件：

   常規型：非腐蝕、非易燃、易爆氣體(含塵量不超過100mg/m3)。

   防爆型：非腐蝕含有易燃、易爆氣體(含塵量不超過100mg/m3)。

   防腐型：有腐蝕性氣體(無任何粉塵)。

工作電源：三相、380V/50Hz。

三、應用

適用于倉庫、工礦廠房、電站、車站、體育館等中低壓、大流量場所通風換氣。

四、配置

4.1. 標準配置

      ●葉輪；     ●電機；     ●機殼(風筒集流器、電機支架)；     ●玻璃鋼風帽；     ●安全網。

4.2. 備選件及附件(訂貨時注明是否購買)

      ※手動或電動調節閥門；     ※控制箱；     ※自垂百葉；     ※防鳥網。

五、加工工藝

5.1. 風機葉輪：十字架為鋼制沖壓下料，液壓成形，葉片為鋁合金沖壓后液壓成形，葉片與十字架鉚接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

5.2. 外筒法蘭為采用整體翻邊旋壓而成，風帽為玻璃鋼一次成型。

5.3. 防爆型、防腐型風機機殼為玻璃鋼一次成型。

六、DWT-I型軸流式屋頂風機性能參數表

6.1. DWT-I型軸流式屋頂風機(固定角度)性能參數表

6.2. DWT-I型軸流式屋頂風機(可變角度)性能參數表

七、DWT-I型No3~11.2軸流式屋頂風機外形及安裝尺寸(固定角度)

八、DWT-I型No12~20軸流式屋頂風機外形及安裝尺寸(可變角度)

九、DWT-I型No22以上軸流式屋頂風機外形及安裝尺寸(皮帶傳動、可變角度)
