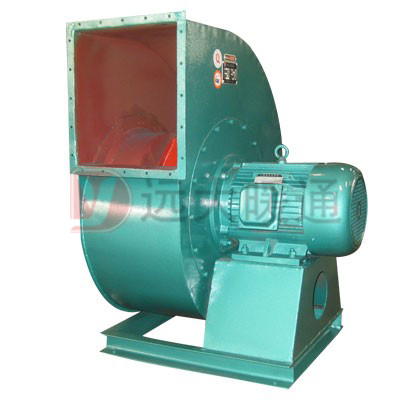

4-72 4-79離心風機

一、特性及應用

1、用途: 4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用。輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/m",氣體溫度不得超過80°C。

F4-72為防腐型離心風機，用于輸送有腐蝕性的氣體，可用玻璃鋼或鋼板滾塑、不銹鋼等材料制作。

B4-72為防爆型離心風機，用于輸送易燃易爆的氣體，配用防爆型電機、鑄鋁葉輪或非金屬材料制成。

FB4-72為防腐防爆型離心風機，用于輸送有腐蝕性且易燃易爆的氣體。

2、型式：4-72型離心通風機可制成右旋和左旋兩種型式，風機的傳動方式為A、B、C、D四種，6#以下采用A式，7~ 12#采用C、D式，16#以上采用B式。

3、結構：機號6#以下的4-72型風機主要有葉輪、機殼、進風口等部分配直聯電動機組成，7#以上除具有上述部分外還有傳動部分。

（1）葉輪：采用后傾翼型葉片、曲線型前盤和平板后盤組成，采用碳鋼制造，并經過靜、動平衡校正，空氣性能優良，效率高，運轉平穩可靠。

（2）機殼：采用碳鋼焊接制作，12#以下制成整體式，16以上制成兩開式，用螺栓連接。

（3）進風口：進風口制成收斂式流線型整體結構,裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

（4）傳動組：傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。

二、風機型式及傳動方式

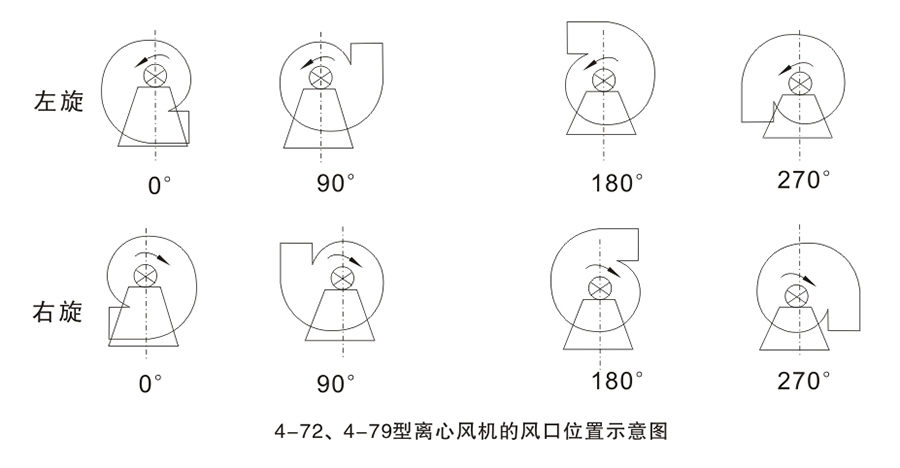

風機分左旋和右旋兩種型式，從電機(皮帶輪)側正視，葉輪按順時針方向旋轉為右旋，逆時針旋轉為左旋。A式為電機直聯傳動，B、C、E式為皮帶傳動，D式為聯軸器傳動。

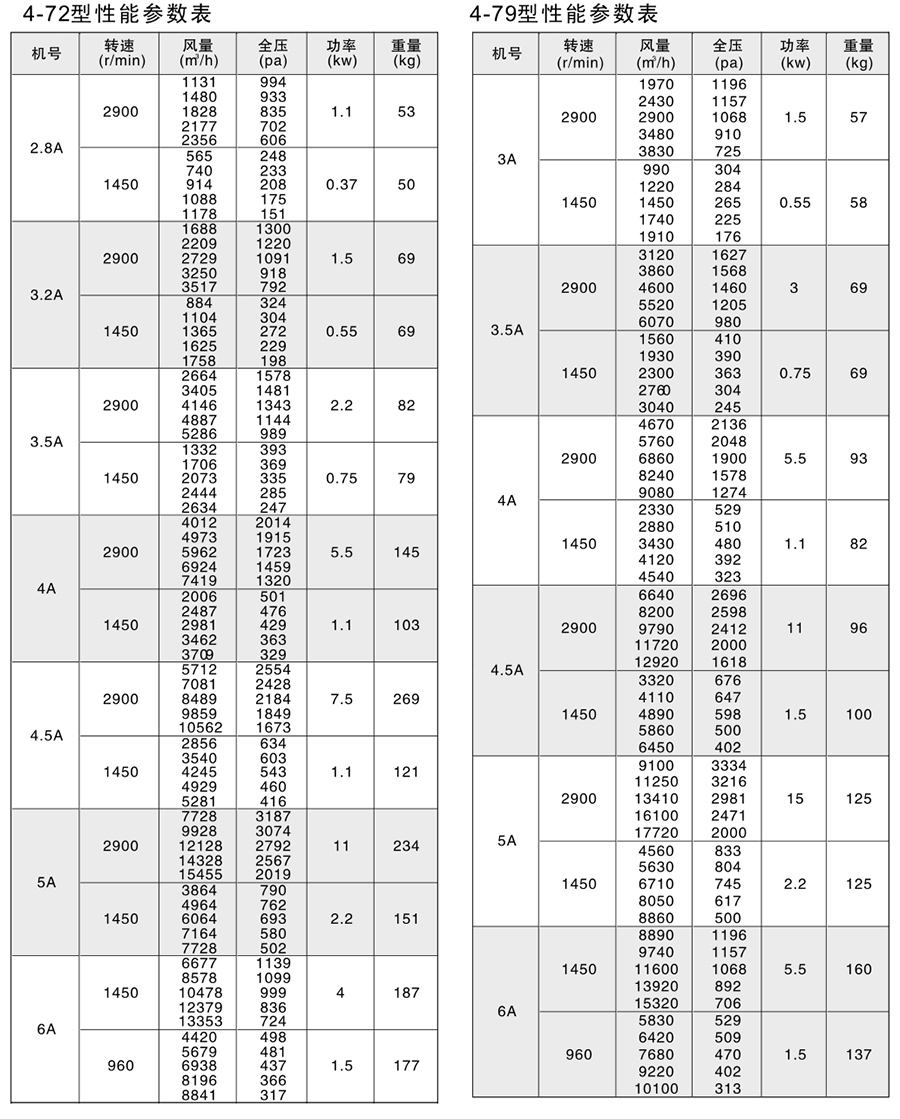

三、性能參數表

四、4-72、4-79系列風機外形尺寸

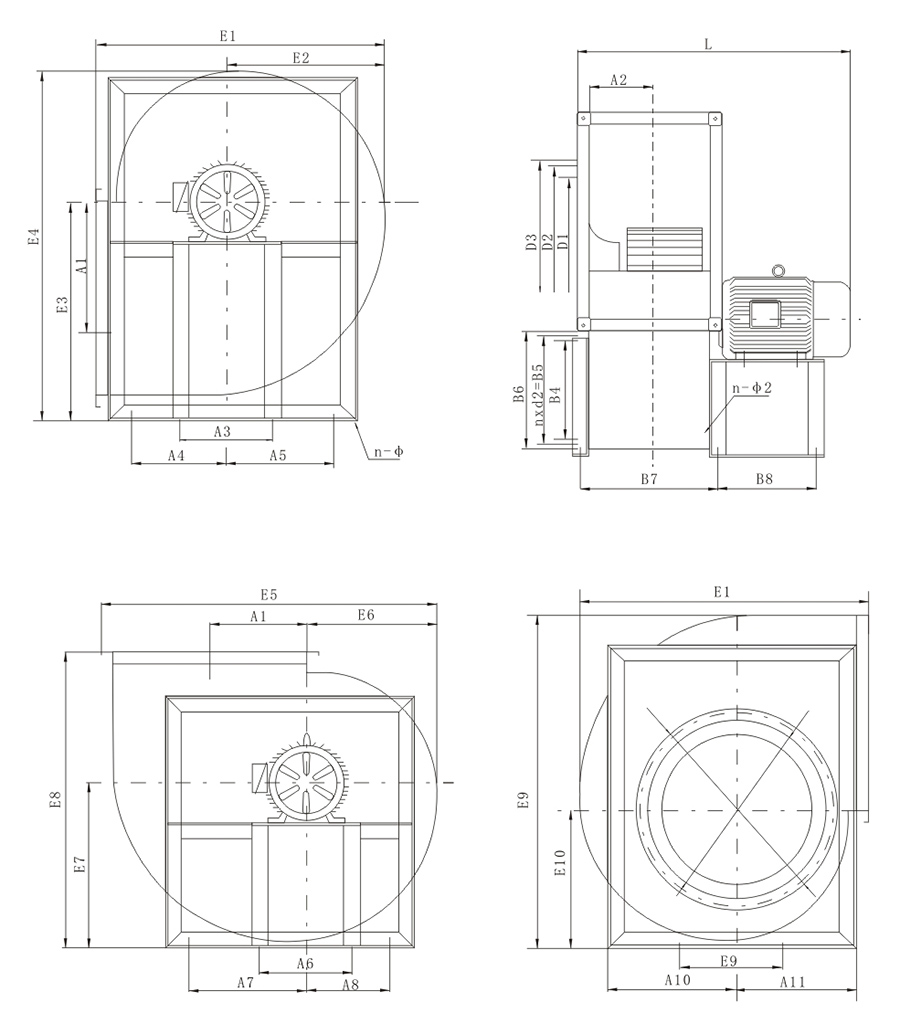

1、4-72、4-79系列2.8A~ 6A外形圖

五、外形尺寸表

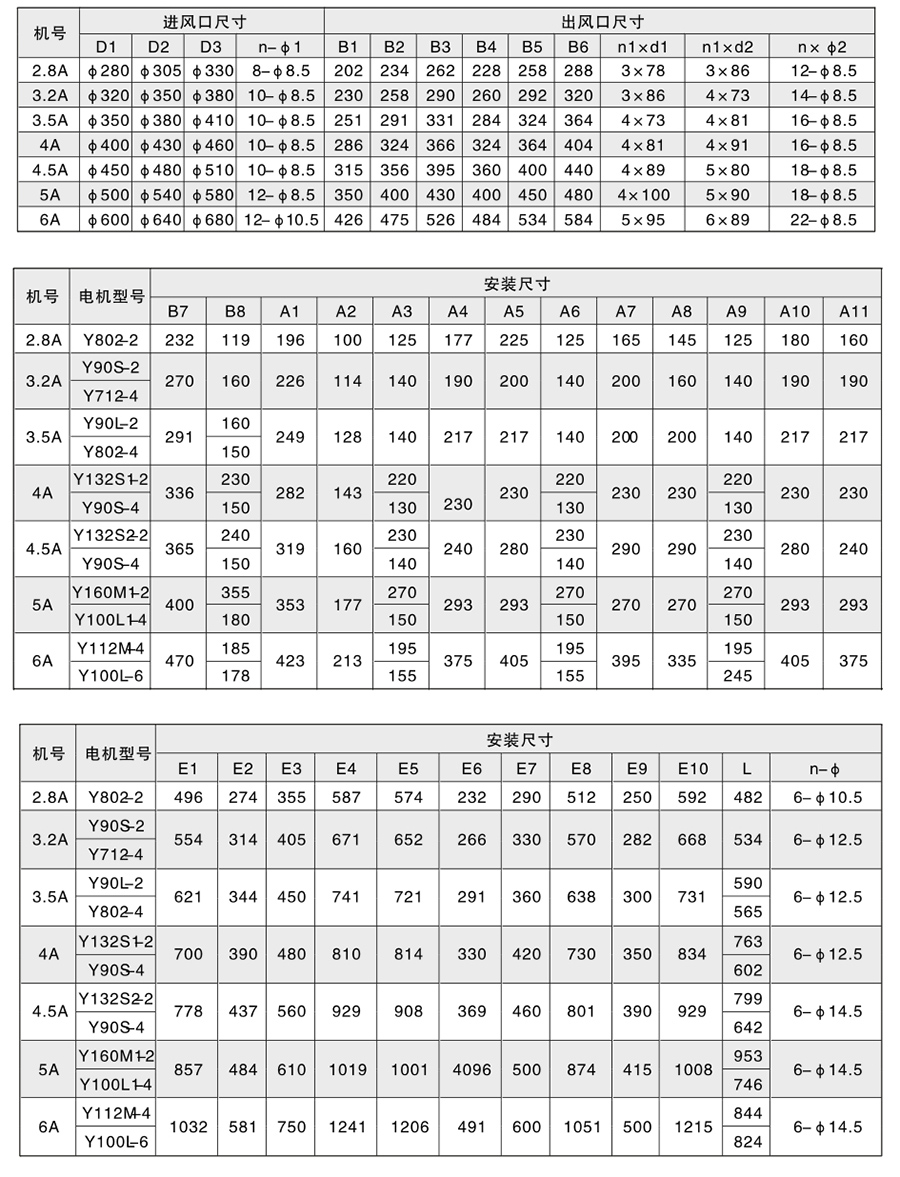

1、4-72-2.8A-6A外形尺寸表
