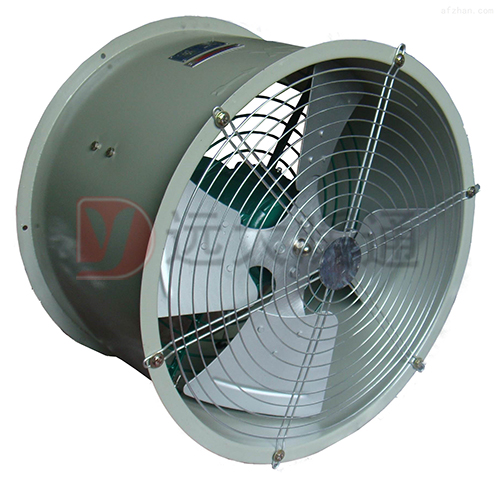

DZ(SF)系列低噪聲軸流風機

一、概述

1.1. DZ型軸流風機主要特點為寬葉片大弦長、空間扭曲、傾斜式葉形，可在低速時達到所需風量、風壓,降低風機噪聲。風機葉輪直徑由小到大共三十四個規格，每一規格風機葉片數都為4片，風量400~48000m/h，風壓40- 200Pa。風機可壁式安裝也可管道式安裝。

1.2. 產品分類

●按外形結構分：壁式(DZ-11型);崗位式(DZ-12型)；管道式(DZ-13型)。

●按使用環境分：

               普通型：適用于非易燃、易爆及無腐蝕性氣體的環境中。

                     防腐型：葉輪、機殼為玻璃鋼，適用于含有腐蝕性氣體的環境中。

                     防爆型：電機為隔爆型、葉片為鋁合金，適用于易燃、易爆氣體的環境中，防爆等級為EXdIIBT4。

1.3. 為適應不同場所噪聲要求，風機均可配不同長度的消聲器，也可將風機做成包覆式。

二、工作條件

工作溫度：- 20 ~+40℃；

濕度：小于90%；

介質條件：

               常規型：非腐蝕、非易燃、易爆氣體(含塵量不超過100mg/m2)。

                     防爆型：非腐蝕含有易燃、易爆氣體(含塵量不超過100mg/m)。

                     防腐型：有腐蝕性氣體(無任何粉塵)。

工作電源：三相、380V/50Hz(小功率風機可做成單相220V ，請訂貨時注明)。

三、應用

DZ型軸流式風機主要用于工礦企業，民用建筑的壁式排風、崗位送風、管道通風、屋頂通風等，應用于化工、輕工、食品、醫藥、冶金等工礦企業及各類民用建筑的通風空調系統。

四、配置

4.1標準配置

●葉輪；     ●電機；     ●機殼(風筒、電機支架)；     ●底腳。

4.2備選什及附件(訂貨時注明是否購買)

※減振設備；     ※控制箱；     ※網罩；     ※對接法蘭；     ※百葉風口。

五、DZ型軸流風機的加工工藝

5.1. 風機葉輪：十字架為鋼制沖壓下料，液壓成形，葉片為鋁合金沖壓后液壓成形葉片與十字架鉚接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

5.2. 外筒法蘭為采用整體翻邊旋壓而成。

六、DZ型軸流風機參數表

七、DZ型軸流風機外形及安裝尺寸
