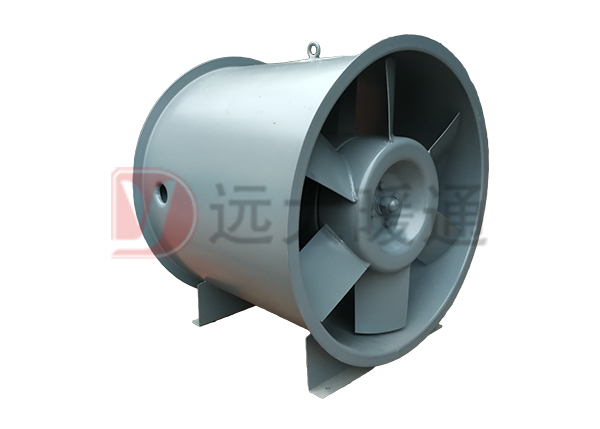

HTF系列軸流式消防排煙風機

一、概述

1.1. HTF型消防高溫排煙軸流風機，其基本形式為軸流式結構，采用耐高溫電機，配設專門的電機冷卻系統，產品經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，在介質溫度300°C溫條件下連續運轉60分鐘以上，100°C溫度條件下連續運轉20小時/次不損壞，可用于通風排煙兩用。

1.2. 產品分類

              ●按安裝方式分：臥式和屋頂式(W型)。

                    ●按風量風壓分：常壓型有I型、Ⅱ型(雙速);中壓型(葉輪為斜流式)有Ⅲ、IV型(雙速);低壓型有D1、D2 型。

                    ●按調速方式分：單速、雙速、變頻(采用變頻電機，配變頻控制器，實行無級調速，以適應不同工況，建議調節頻率鎖定在25Hz~ 50Hz)。

1.3. 為適應不同場所噪聲要求，風機均可配不同長度消聲器，也可做成包覆式。

二、工作條件

工作溫度：-20~+60°C(可連續運轉)；

耐高溫：100°C(可連續運轉20小時)， 300°C(可連續運轉60分鐘)；

濕度：<90%；

介質條件：空氣(含塵量不超過100mg/m³)；

工作電源：三相、380V/50Hz。

三、風機應用

風機可廣泛應用于高層建筑烘箱、地下車庫、隧道等通風排煙場所。

四、風機配置

4.1. 標準配置

        ●葉輪；     ●機殼(風筒、導葉、內筒、電機支架)；     ●電機；     ●冷卻葉輪；     ●底腳；     ●冷卻風管。

4.2. 備選件及附件(訂貨時注明是否購買)

        ※減振設備；     ※控制箱；     ※網罩；     ※對接法蘭。

五、加工工藝

5.1. 風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

5.2. 外筒法蘭為采用整體翻邊旋壓而成。

六、性能參數表

6.1. HTF-I型消防排煙風機性能參數表

七、HTF-I、II型外形及安裝尺寸

八、HTF-Ⅲ、IV型外形及安裝尺寸

九、HTF-D1、D2型外形及安裝尺寸

十、HTF- W型外形及安裝尺寸

十一、HTF-BX型消音型消防高溫排煙軸流風機

HTF-BX型消音型消防高溫排煙軸流風機分為兩類: HF-BX1型風機外殼本體不帶消聲器，進、出風口帶消聲器； HTF -BX2型風機外殼和進、出風口均帶消聲器。風機外殼帶消聲器可消音3- 5分貝；進、出風口各帶500mm消聲器,可消音3-8分貝；進，出風口各帶750mm消聲器，可消音5-11分貝；進、出風口各帶1000mm消聲器，可消音8-14分貝；進、出風口各帶200mm消聲器，可消音11-17分貝。消聲器的長度有500mm，750mm、1 000mm、2000mm；用戶可根據需要自定長度。
